描述

特性

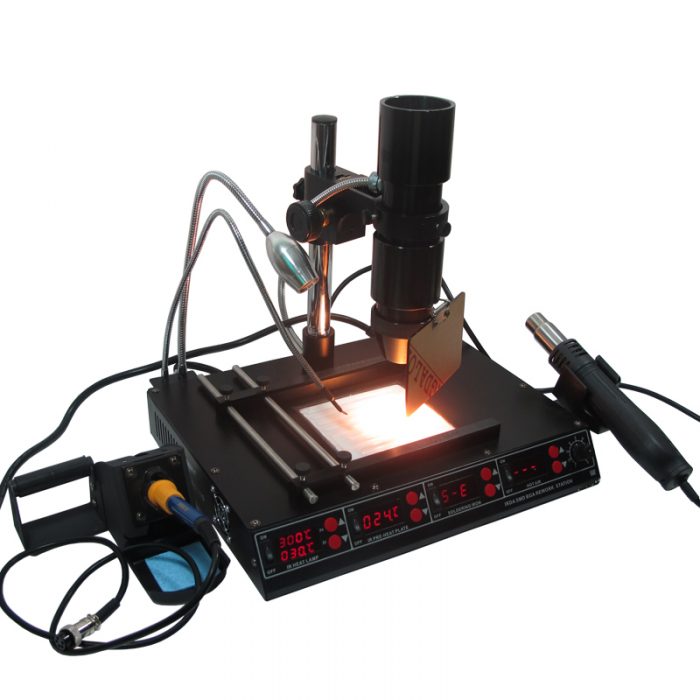

1. 本產品是根據市場需要而專門設計的一款多功能紅外線BGA返修設備，它集熱風槍、焊臺、預熱臺、紅外線和萬相照明燈于一身，功能全面，隨時提供簡單、方便的維修體驗。五種功能還有獨立開關，可單獨或同時使用。它占用工作臺面少，實用而節約電能，性能有了進一步的提升。
2. 該設備各部分采用獨立的微控制器，即使一路有問題也不影響另外一路的正常工作，高集成電路設計大大降低了產品的故障率。
3. 采用微電腦處理器PID程序控制技術，程序以毫秒為單位高速跟蹤風槍、烙鐵、預熱臺和紅外線的實際溫度，快速的溫度補償速度增強了溫度穩定性，溫度靜態誤差小，溫度補償快，可以適應各種惡劣環境。
4. 機器裝置各部分均具有自檢測功能，全智能超溫、短路、斷路、過載故障均有顯示和保護。
5. 機器背面設有保險絲座，各部件金屬外露部分均有接地線連接，為用電安全提供全面保障。
6. 風槍加熱器采用骨架式陶瓷發熱芯，優質的制作工藝，顯著提高了可靠性和穩定性，并且增加了工作使用壽命。
7. 風槍手柄配有感應裝置，只要把手柄從手柄架上拿起來，風槍即可迅速進入工作狀態；將手柄放回手柄架上，風槍將停止加熱，延遲吹冷風降溫，最終進入待機狀態；方便實時操作，同時可以延長加熱器的使用壽命。
8. 熱風槍采用無刷風扇作為氣源，風量大，風量可調，風力柔和，噪音小。
9. 烙鐵采用131A陶瓷加熱芯，峰值升溫，快速加熱，具有快速溫度補償功能。因此，非常適合各種焊點的拆焊，特別適用于大焊點、粗糙塊、雜難焊點的拆焊。
10. 烙鐵部分采用防靜電設計，防止靜電損壞精密的SMD元件。
11. 采用鐵合金烙鐵座，堅固耐用，避免燙傷。
12. 預熱臺是一款專業的維修設備，特別設計了電路板伸縮卡具工作臺，采用雙軸固定技術，可隨意移動固定支架，以輔助固定電路板進行預熱和快速拆焊。它結構穩固且耐用，適用于各種類型的電路板和元器件。
13. 預熱臺還配備了高效的加熱元件和精確的溫度控制系統，這使得預熱臺能夠迅速提升溫度，并配合熱風槍在短時間內達到理想的拆焊效果。
14. 紅外線采用紅外線光傳遞熱量，穿透力強，元件受熱均勻，超越傳統的熱風加熱方式，防止吹跑IC周邊小元件。
15. 紅外線工作模式分為兩種：
第一種是外置傳感器控溫度方式，即通過傳感器探測IC表面溫度控溫。
第二種是無外置傳感器控溫，操作方便。
16. 萬相照明燈是一款采用低壓LED燈的照明設備，具有明亮、精致、安全和節能的特點。它不僅適用于各種照明場合，還可以在拆焊作業中發揮輔助作用。

參數

型號:	?8510D
輸入電壓:	?220V~240V/AC, 50Hz? (110V/AC, 60Hz)
功率消耗:	?1350W
單臺重量:	?9kg
內箱尺寸:	?460*350*300mm
包裝數量:	?1臺/箱
外箱尺寸:	?460*350*300mm
風槍部分
工作電壓:	?220V~240V/AC, 50Hz? (110V/AC, 60Hz)
功率消耗:	?700W
顯示形式:	?LED數字顯示 (分辨率 1℃)
發熱元件:	?骨架式陶瓷發熱芯
溫度范圍:	?100℃－480℃ / 212℉-896℉
溫度穩定性:	?±1℃
氣流類型:	?無刷風機柔和風
氣流量:	?120升/分 (最大)
噪音:	?小于45db
手柄長度:	?≧100cm (包括手柄線)
烙鐵部分
工作電壓:	?24V/AC
額定功率:	?22W
功率消耗:	?60W
最大功率:	?120W
顯示形式:	?LED數字顯示 (分辨率 1℃)
溫度范圍:	?200℃－480℃
發熱元件:	?131A陶瓷發熱芯
溫度穩定性:	?±2℃ (空載)
手柄長度:	?≧100cm (包括手柄線)
預熱臺部分
工作電壓:	?220V~240V/AC, 50Hz? (110V/AC, 60Hz)
功率消耗:	?540W
顯示形式:	?LED數字顯示 (分辨率 1℃)
溫度范圍:	?50℃－400℃
預熱面積:	?120mm×120mm
放置區域:	?≤170mm×170mm
溫度穩定性:	?±2℃ (空載)
紅外線部分
工作電壓:	?220V~240V/AC, 50Hz? (110V/AC, 60Hz)
功率消耗:	?150W
顯示形式:	?LED數字顯示 (分辨率 1℃)
發熱元件:	?紅外線發射燈
溫度范圍:	?100℃－350℃ / 212-662℉
預熱面積:	?35mm×35mm
溫度穩定性:	?±2℃ (空載)

標準配置
主機(含風槍手柄)：1臺
紅外組件：1個
紅外溫度傳感器探頭：1個
萬向照明燈：1個
風槍架：1個
風槍支架：1個
烙鐵手柄(含B鈍嘴烙鐵頭和發熱芯)：1個
烙鐵座(含清潔海綿)：1個
噴嘴：4個(5mm, 8mm, 10mm, 12*12mm)
說明書：1個

用途
1. 電子產品組裝
2. 科研部門的產品開發
3. 電子產品維修
4. 電子焊接操作
5. 各類電子機構技能培訓

關于風槍
通過產生熱風流，將焊料加熱至熔化狀態
1、適合多種元件的拆焊，如：SOIC、CHIP、QFP、PLCC、BGA、SMD等(特別適用于手機排線及排線座的拆焊)。
2、可用于熱收縮、烘干、除漆、除粘、解凍、預熱、膠焊接等。

關于烙鐵
通過加熱焊嘴來傳導熱量從而加熱焊料并使其熔化，實現電子元器件的拆焊。
1、適用于較大焊點或焊盤的拆焊提供足夠的熱量，從而更好地完成焊接作業。
2、對于更厚、更大的焊點焊盤，可嘗試更換接觸面更大的烙鐵頭或使用風槍來拆焊。

關于預熱臺
通過加熱烤板以輻射熱量，將電路板加熱到適當?shù)臏囟龋⒈３衷摐囟?，使電路板上的電子元器件周圍的區域達到預定的溫度。這樣就可以使用熱風槍快速熔化焊料，拆焊電子元器件。預熱臺有助于避免因溫度迅速散失而無法達到焊料的熔點，從而無法完成電子元器件的拆焊。預熱臺不僅提高了拆焊的效率，還保證了拆焊的質量。
1. 適用于輔助拆焊大焊點或焊盤，特別是針對厚重或大型的焊接材料，以及周圍存在金屬等吸熱部件的情況。它通過提供充足的熱量，與熱風槍配合使用，以更好地完成焊接作業。

關于紅外線
通過紅外線燈傳導熱量，從而加熱焊料并使其熔化，實現電子元器件的拆焊。
1. 紅外線燈是一種高效、安全、實用的維修工具，適用于多種電子元器件的拆焊工作。
2. 它能夠提供集中且穩定的熱量，特別適合小型、精密元件的拆焊，避免了因風吹引起的元件移動。
3. 加熱方式可以保護電路板和元器件不受強風力的沖擊，更加安全可靠。
4. 用戶可以根據需要調整紅外線燈的角度和距離，實現精確的熱量傳導，提高工作效率。
